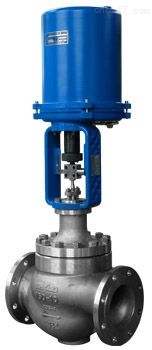

一、电动波纹管调节阀 产品概述 ZRSW 电动波纹管密封调节阀，由 3810 系列 （PSL 系列 ） 电子式电动执行器及低流阻调节阀阀体组成，电动执行机构为一体化结构，内有伺服放大器，输入控制信号 （4-20mADC 或 1-5VDC） 及电源即可控制阀门开度，达到对压力、流量、液位、温度等工参数的调节。电动波纹管密封调节阀阀芯采用上导向结构，结构紧凑，有呈 S 流线型的流道，使其压降损失小、流量大，可调范围广，流量特性精度高，符合 IEC534-1-1976 标准。上阀盖采用波纹管密封结构，适用于极素养、易燃易爆易挥发和稀有贵重金属介质的调节。另外该阀也可用在真空的场合。 二、电动波纹管调节阀 主要技术参数 阀体 | 阀体形式 | 直通铸造球型阀 | | 公称通径 | DN25 ～ 300mm | | 公称压力 | PN1.6 、 2.5 、 4.0 、 6.4MPa | | 法兰标准 | GB/T9113 、 JB/T79 | | 连接形式 | 法兰 （FF RF RTJ） 、焊接 （SW BW） 、螺纹 （ 适用于 1″ 以内 ） | | 阀盖形式 | 波纹管密封型 -40 ～ + 350℃ | | 压盖型式 | 螺栓压紧式 | | 密封填料 | V 型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 | 阀内件 | 阀芯形式 | 单座、笼式、套筒型阀芯 | | 流量特性 | 线性、等百分比 | 执行机构 | 执行器型号 | 3810 系列、 PSL 系列 | | 主要技术参数 | 电源电压： 220V/50Hz 、输入信号： 4-20mA 或 1-5V·DC 、输出信号： 4-20mA·DC | | 防护等级：相当 IP55 、隔爆标志： ExdⅡBT4 、手操功能：手柄 | | 环境温度： -25 ～ + 70℃ 、环境湿度： ≤95% | 三、电动波纹管调节阀 主要内部结构图  |  |  | | 波纹管单座柱塞型阀芯 | 波纹管笼式阀芯 （ 导向型 ） | 波纹管套筒式 （ 压力平衡式 ） 阀芯 | 四、电动波纹管调节阀 主要零件材料 | 1 | 阀体 | WCB | CF8 | CF 8M | CF 3M | | 2 | 阀座、套筒 | 304 | 304 | 316 | 316L | | 3 | 阀芯 | 304 | 304 | 316 | 316L | | 4 | 导向套、并帽 | 304 | 304 | 316 | 316L | | 5 | 垫片 | 聚四氟乙烯 （PTFE）/ 金属石墨垫片 | | 6 | 阀盖 | WCB | CF8 | CF 8M | CF 3M | | 7 | 阀杆 | 304 | 304 | 316 | 316L | | 8 | 波纹管 | 304 | 304 | 316 | 316L | | 9 | 填料 | 聚四氟乙烯 （PTFE）/ 柔性石墨 | | 10 | 螺母 | 304 | 304 | 316 | 316L | 五、电动波纹管调节阀 主要性能指标 | 项目 | 指标值 | | 基本误差 % | 配 3810L ±2.5 ； 配 PSL±1.0 | | 回差 % | 配 381L ±2.5 ； 配 PSL±1.0 | | 死区 % | 1.0 | | 始终点偏差 % | 电开 | 始点 ±2.5 | 终点 ±2.5 | | 始点 ±2.5 | 终点 ±2.5 | | 电关 | 始点 | ±2.5 | | 终点 | ±2.5 | | 额定行程偏差 % | ≤2.5 | | 泄露量 L/H | 0.01%× 阀额定容量 | | 可调范围 R | 30 ： 1 | 六、电动波纹管调节阀 额定流量系数 Kv 、允许压差 | 公称通径 DN（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | | 阀座直径 dN（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | | 额定流量系数 KV | 单座 | 11 | 17 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 1000 | 1600 | | 笼式 | 9 | 15 | 23 | 35 | 59 | 95 | 148 | 236 | 355 | 568 | 885 | 1260 | | 套筒 | 10 | 16 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 | | 额定行程 （mm） | 16 | 25 | 40 | 60 | 100 | | 允许压差 （MPa） | 单座 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0,7 | 0.6 | 0.5 | 0.3 | 0.28 | | 笼式 | 5.8 | 5.0 | 4.9 | 4.3 | 3.0 | 3.7 | 3.5 | 3.1 | 2.8 | 2,8 | 2.4 | 2.0 | | 套筒 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.5 | 3.1 | 3.1 | 2.6 | 2.2 | 七、电动波纹管调节阀 主要外形及连接尺寸
| 公称通径 DN（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | | L | PN16/25 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 550 | 640 | 880 | | PN40 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 640 | 760 | 910 | | PN64 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 670 | 810 | 950 | | H | PN16/25 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 | 195 | 230 | | PN40 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | 187.5 | 205 | 245 | | PN64 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | 207.5 | 230 | 260 | | H1 | 365 | 425 | 430 | 445 | 660 | 680 | 690 | 748 | 740 | 780 | 820 | 880 | | H2 | PSL | 465 | 465 | 465 | 465 | 560 | 560 | 560 | 560 | 560 | 788 | 788 | 788 | | 3810 | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 | 725 | 725 | 725 | | D | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 | 218 | 218 | 218 | | R | 225 | 225 | 225 | 225 | 257 | 257 | 257 | 310 | 310 | 310 | 310 | 310 | 注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取数据。 |
