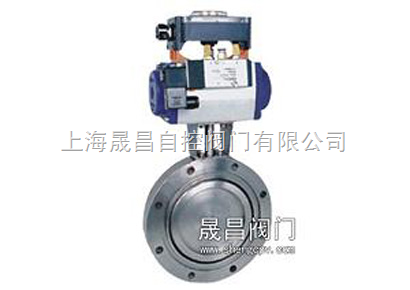

ZK-ZGJD 气动高真空蝶阀一、气动高真空蝶阀 概述气动高空真蝶阀是用压缩空气为动力,通过气动装置改变气路方向,控制执行气缸来驱动蝶阀,接通或切断真空管路中的气流。适用的工作介质为空气及非腐蚀性气体。 二、气动高真空蝶阀 性能参数适用范围 (Pa) | 10 5 ~ 6.7x10 -4 | 漏气率( Pa.L/S) | 6.7X1010 -4 | 电磁阀电压( V/HZ ) | 220/50 | 气源压力( MPa ) | 0.4 ~ 0.6 | 法兰标准 | GB6070.3-85 | 安装位置 | 任意 | 介质温度 (℃) | 丁腈橡胶 -25 ~ +80 ,氟橡胶 -30 ~ +150 , | 主要件材质 | 阀体、阀板 | 碳钢(镀镍)或不锈钢 | 密封件 | 丁腈橡胶或氟橡胶 |
三、气动高真空蝶阀 外形连接尺寸
公称通径 (DN) | 50 | 63 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 | 连接尺寸 | A | 26 | 32 | 35 | 50 | 55 | 60 | ΦD | 110 | 130 | 145 | 165 | 200 | 225 | 285 | 335 | 425 | 510 | ΦB | 90 | 110 | 125 | 145 | 175 | 200 | 260 | 310 | 395 | 480 | n-ΦC | 4-Φ9 | 8-Φ9 | 4-Φ12 | 12-Φ11 | 12-Φ14 | 16-Φ14 |
